Prenez un moment pour regarder les produits en plastique qui vous entourent : votre souris d'ordinateur, le bouchon de votre bouteille d'eau, le tableau de bord de votre voiture ou une brique LEGO. Ils ont presque certainement été fabriqués par moulage par injection. Pourquoi ce procédé de fabrication unique a-t-il si largement dominé le monde du plastique pendant des décennies ?
Les principaux avantages du moulage par injection sont sa vitesse inégalée, son coût par pièce extrêmement faible pour des volumes élevés et sa répétabilité exceptionnelle. Ses principaux inconvénients sont le coût initial important de l’outillage et le long délai de livraison requis pour concevoir et fabriquer le moule en acier personnalisé. Cela rend le processus très rigide et d'un coût prohibitif pour la production en faible volume ou les prototypes.
Est-ce le bon choix pour votre projet ? Ce guide ira au-delà d’une simple liste d’avantages et d’inconvénients. Nous vous fournirons un cadre décisionnel clair pour vous aider à déterminer *quand* investir dans le moulage par injection. Plus important encore, nous vous montrerons comment gérer stratégiquement ses « inconvénients » pour garantir que votre projet passe du prototype à la production de masse en douceur et avec succès.
Le moulage par injection offre des avantages inégalés pour la production de masse, notamment une vitesse incroyable (secondes par pièce), un coût par pièce extrêmement faible et la capacité de produire des millions de pièces identiques avec une haute précision. Il offre également la sélection la plus large possible de matériaux, de couleurs et de finitions, le tout à partir d'un seul processus automatisé.
Pour toute entreprise cherchant à augmenter sa production, les avantages du moulage par injection sont transformateurs. Décomposons les cinq avantages les plus significatifs.
La principale raison de la domination du moulage par injection est sa vitesse incroyable. Une fois le moule en acier finalisé et monté dans la machine, le processus de fabrication est extrêmement rapide.
Tout cela temps de cycleL'injection de plastique, le refroidissement de la pièce, l'ouverture du moule et l'éjection peuvent prendre aussi peu que 15 à 60 secondes. Un seul moule peut produire des milliers, voire des dizaines de milliers de pièces par jour, 24h/24 et 7j/7. Cette production à grande vitesse est tout simplement impossible à obtenir avec d’autres processus comme l’usinage CNC ou l’impression 3D, ce qui en fait la seule option viable pour une véritable production de masse.
Même si le coût initial du moule est élevé, le coût par pièce individuelle est exceptionnellement faible. Ceci est un exemple classique de économies d'échelle. Le coût élevé de l’outillage constitue une dépense unique et fixe. Lorsque vous répartissez ce coût sur 100 000 ou 1 000 000 de pièces, le coût de l'outillage par pièce devient une fraction d'un centime.
Plusieurs facteurs contribuent à ce faible coût unitaire :
Haute automatisation : Le processus est presque entièrement automatisé, les coûts de main-d'œuvre directs sont donc minimes.
Faible gaspillage de matériaux : Les systèmes à canaux froids peuvent être rebroyés et réutilisés. Les systèmes à canaux chauds (que nous aborderons plus tard) ne produisent presque aucun déchet.
Cycles rapides : Comme mentionné dans l'Avantage 1, la vitesse est élevée, ce qui signifie que le temps machine par pièce est très faible.
Le moulage par injection est un processus hautement précis et reproductible. Le moule en acier trempé agit comme un gabarit parfait et immuable. Une fois les paramètres de la machine de moulage (température, pression, temps) réglés, chaque pièce qui sort du moule est pratiquement identique à celle qui le précède.
Cette répétabilité élevée est absolument essentielle pour les industries où des tolérances strictes ne sont pas négociables, telles que :
Dispositifs médicaux : Où les composants d’un outil de diagnostic ou d’un dispositif chirurgical doivent s’emboîter parfaitement à chaque fois.
Automobile : Pour les boutons-pression, clips et boîtiers intérieurs qui doivent s'aligner parfaitement sur la chaîne de montage.
Electronique : Pour les boîtiers complexes où les circuits imprimés et les boutons doivent s'adapter avec une précision extrême.
Le moulage par injection vous donne accès à une vaste bibliothèque de milliers de thermoplastiques différents. Cela vous permet d'adapter précisément le matériau aux besoins mécaniques et cosmétiques spécifiques de votre pièce.
Vos options vont de :
Plastiques de base : Matériaux économiques comme le polypropylène (PP), le polyéthylène (PE) et le polystyrène (PS).
Plastiques techniques : Des performances polyvalentes comme l'ABS, le polycarbonate (PC) et le nylon (PA).
Plastiques haute performance : Polymères avancés pour une résistance extrême à la chaleur ou aux produits chimiques, comme le PEEK et le PEI (Ultem).
De plus, ces résines de base peuvent être mélangées avec des additifs pour améliorer les propriétés ou obtenir n'importe quelle couleur. Vous pouvez ajouter colorants pour une image de marque parfaite, fibres de verre pour plus de solidité, Stabilisateurs UV pour une utilisation en extérieur, ou retardateurs de flamme pour répondre aux normes de sécurité.
Les hautes pressions du moulage par injection permettent au plastique d’être introduit dans chaque petit détail d’un moule. Cela permet de produire des pièces très complexes avec des caractéristiques complexes en une seule opération. Des éléments qui seraient extrêmement difficiles ou coûteux à créer avec l'usinage CNC peuvent être moulés en quelques secondes.
Cela comprend :
Nervures structurelles : Ajouter de la solidité à une pièce sans augmenter son épaisseur de paroi.
Patrons de montage : Pour ajouter facilement des vis et des attaches.
Clips à clipser : Pour les boîtiers qui s'emboîtent sans aucun matériel.
Contre-dépouilles : À l'aide de glissières et de élévateurs (dont nous avons parlé dans notre guide sur la structure des moules), même les trous latéraux et les clips complexes peuvent être moulés automatiquement.
Les inconvénients les plus importants sont l'investissement initial élevé dans l'outillage de moulage, qui peut coûter des milliers à des dizaines de milliers de dollars, et le long délai (semaines ou mois) pour concevoir et fabriquer cet outil. Il est également peu flexible, car les modifications de conception après la découpe de l'outil sont extrêmement coûteuses.
Même si les avantages sont considérables, ils ont un prix. Comprendre les « inconvénients » est essentiel pour une planification et une budgétisation appropriées du projet. Les ignorer peut entraîner des surprises et des retards coûteux.
C’est le plus gros obstacle pour la plupart des projets. Un moule de haute qualité prêt à être produit n’est pas bon marché. Les coûts peuvent varier de 5 000 $ pour un moule simple à empreinte unique à plus de 100 000 $ pour un moule grand et complexe comportant plusieurs cavités et actions.
Pourquoi ce coût élevé ?
Matériaux de haute qualité : Les moules sont fabriqués à partir d'acier à outils trempé (comme le P20 ou le H13) qui peut résister à des millions de cycles de pression et de température élevées.
Usinage de précision : Le noyau et la cavité sont usinés selon des tolérances extrêmement serrées à l'aide de processus CNC et EDM avancés.
Main d'œuvre qualifiée : Les concepteurs de moules, les outilleurs et les polisseurs experts passent des centaines d’heures à concevoir, construire et assembler les systèmes complexes à l’intérieur.
Cet investissement initial élevé rend le moulage par injection totalement peu rentable pour les prototypes ou les séries de production en faible volume de quelques centaines de pièces seulement.
Vous ne pourrez pas obtenir de pièces moulées la semaine prochaine. Le processus de création du moule est long et minutieux. Un calendrier typique de fabrication de moules ressemble à ceci :
Analyse DFM et conception finale (1-2 semaines) : Finalisation de la conception des pièces pour la fabricabilité.
Conception du moule (1-2 semaines) : Les ingénieurs conçoivent eux-mêmes l’outil de moulage complexe.

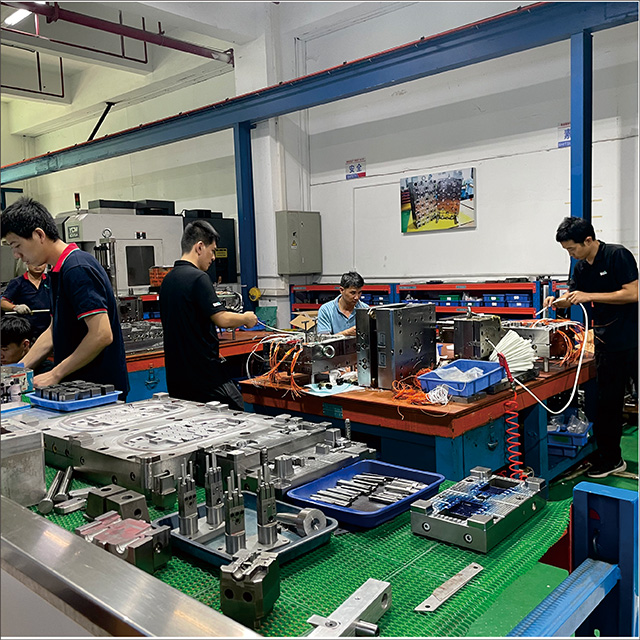

Usinage et assemblage de moules (4-10 semaines) : L'acier est découpé, poli et tous les composants (éjecteurs, coulisses, etc.) sont assemblés.
Échantillonnage et ajustement T1 (1-2 semaines) : Les premières pièces sont moulées (échantillons T1) et inspectées. Des ajustements mineurs sont apportés au moule.
L'ensemble de ce processus peut prendre de **6 à 16 semaines** avant que vous ayez des pièces prêtes pour la production. Ce long délai de réalisation doit être pris en compte dans le calendrier de votre projet.
Le moulage par injection n’est pas aussi indulgent que l’impression 3D. Une pièce *doit* être conçue selon les règles du moulage par injection, sinon elle échouera. Ces règles, connues sous le nom de Design for Manufacturability (DFM), ne sont pas facultatives.
Les principales contraintes comprennent :
Angles de dépouille : Toutes les parois parallèles à l'ouverture du moule doivent être effilées (étirées) afin que la pièce puisse être éjectée sans grattage.
Épaisseur de paroi uniforme : Les murs doivent être aussi uniformes que possible. Les sections épaisses refroidissent lentement, provoquant des défauts tels que des marques d'évier et des déformations.
Contre-dépouilles : Des éléments tels que des trous latéraux ou des clips nécessitent des mécanismes complexes et coûteux (glissières ou élévateurs) pour être moulés. Ils doivent être évités sauf en cas d'absolue nécessité.
Un moule est un bloc d'acier trempé. Une fois supprimé, apporter des changements est extrêmement difficile et coûteux. Il y a un principe fondamental dans la fabrication d'outils : "Il est facile de retirer l'acier, mais il est impossible de le remettre en place."
Si vous devez réduire la taille d'un élément, l'outilleur peut souvent usiner davantage d'acier. Mais si vous devez agrandir un élément (ou déplacer un trou), l'outilleur doit souder du nouvel acier dans le moule et le réusiner. Il s'agit d'une réparation coûteuse et longue qui peut compromettre l'intégrité du moule. C'est pourquoi votre conception *doit* être finalisée avant le début de la fabrication du moule.
Les risques du moulage par injection sont mieux atténués en utilisant des services de prototypage rapide (comme l'impression 3D ou l'usinage CNC) pour valider une conception *avant* de s'engager dans un outillage coûteux. L'analyse DFM experte réduit encore les risques en garantissant que la pièce est optimisée pour la fabrication, évitant ainsi des erreurs coûteuses.
Les « inconvénients » du moulage par injection sont importants, mais ils ne constituent pas des obstacles inévitables. Il s’agit de risques connus qui peuvent être gérés de manière stratégique grâce à une planification intelligente et au bon partenaire de fabrication. Voici comment vous pouvez réduire les risques de votre projet.
La plus grosse erreur est d'investir dans un moule de 50 000 $ pour une conception qui n'a pas été testée physiquement. La solution consiste à utiliser un prototypage rapide et peu coûteux pour obtenir en premier des pièces réelles entre vos mains.
Chez GoodTech, notre Services de prototypage rapide comme l'impression 3D (SLA/SLS) et l'usinage CNC agir comme police d'assurance de votre projet. Pour une infime fraction du coût d’un moule, vous pouvez obtenir un prototype physique en quelques jours. Vous pouvez tester sa forme, son ajustement et sa fonction, détecter les défauts de conception et apporter des révisions. Une fois que vous disposez d'un prototype dans lequel vous avez confiance à 100 %, *alors* vous pouvez investir en toute confiance dans des outils de production.
Que se passe-t-il si vous n'avez besoin que de 100, 500, voire 1 000 pièces ? À ce volume, le coût du moule est rarement justifiable. La réponse n’est pas d’abandonner votre projet, mais d’utiliser un processus différent.
Notre Service d'usinage CNC est le pont parfait vers la production de masse. Nous pouvons usiner vos pièces directement à partir d'un bloc solide du plastique de production finale (comme l'ABS, le PC ou le nylon). Cette approche n’entraîne aucun coût d’outillage et un délai de livraison de plusieurs jours et non de plusieurs mois. Il s'agit de la solution idéale et rentable pour la production en faible volume, vous permettant d'accéder au marché plus rapidement tout en évaluant la demande avant de passer au moulage par injection.
De nombreux problèmes liés à la conception peuvent être résolus avant qu’une seule pièce d’acier ne soit découpée. Cela se fait à travers un Analyse de conception pour la fabricabilité (DFM). Une révision DFM est un processus collaboratif au cours duquel nos ingénieurs en moulage expérimentés examinent la conception de votre pièce et identifient les problèmes potentiels.
Un examen GoodTech DFM :
Identifiez et suggérez des améliorations pour les angles de dépouille insuffisants.
Identifiez les sections épaisses qui provoqueront des marques d’enfoncement ou des déformations.
Proposer des modifications de conception pour simplifier ou éliminer les contre-dépouilles coûteuses.
Recommandez le meilleur emplacement de porte pour l’apparence esthétique et la résistance des pièces.
Cette étape unique est le moyen le plus efficace de réduire les risques, d’éviter des reprises coûteuses de moules et de garantir que votre pièce est optimisée pour un cycle de production fluide et efficace.
Pour les projets nécessitant 1 000 à 10 000 pièces, il existe une solution intermédiaire. Outillage de pont (également appelé « outillage souple ») consiste à créer le moule à partir d'un matériau plus doux et plus facile à usiner comme l'aluminium au lieu de l'acier trempé.
Les moules en aluminium sont nettement plus rapides et moins chers à produire que les moules en acier. Ils ne dureront pas un million de cycles, mais ils sont parfaits pour cette gamme de volumes moyens, « comblant » le fossé entre le prototypage et l'outillage en acier à grande échelle.
Le moulage par injection est le bon choix lorsque votre volume de production est élevé (généralement plus de 10 000 unités), que la conception de vos pièces est stable et finalisée et que votre objectif principal est d'atteindre le coût par pièce le plus bas possible. Ce n’est pas le bon choix pour les premiers prototypes ou les séries à très faible volume.
Alors, comment savoir si votre projet a franchi le cap ? Posez ces trois questions clés.
C'est le facteur le plus important. Vous pouvez calculer un approximatif seuil de rentabilité. Imaginez qu'une pièce usinée CNC coûte 50 $, tandis que la pièce moulée coûte 1 $. Le moule lui-même coûte 10 000 $. Dans ce cas, votre seuil de rentabilité se situe à un peu plus de 200 pièces. Si vous envisagez d’en fabriquer 10 000 unités, le choix est évident. Si vous n’en avez besoin que de 100, l’usinage CNC est clairement le gagnant. Généralement, si votre volume est inférieur à 1 000 à 5 000 pièces, le prototypage ou l’outillage de pont sont mieux adaptés.
Comme nous l'avons établi, changer un moule en acier est coûteux et difficile. Vous ne devez investir dans des outils de production que lorsque votre conception est **finalisée, testée et validée**. Si vous êtes encore en phase d'itération, ou si vous pensez que vous devrez peut-être modifier un emplacement d'encliquetage ou ajouter une nouvelle fonctionnalité dans six mois, *ne* créez pas de moule de production. Utilisez des outils de prototypage et de pont jusqu'à ce que votre conception soit verrouillée.
Quel est le principal moteur de votre projet ? Si votre objectif est le prix par pièce le plus bas possible pour un produit grand public, aucun autre processus ne peut rivaliser avec l'efficacité du moulage par injection. Le coût élevé de l’outillage est simplement le prix d’entrée pour atteindre un coût unitaire de quelques centimes, voire de fractions de centime.
Ce tableau détaille les compromis typiques :
| Processus | Idéal pour le volume | Coût initial | Coût unitaire | Délai |
|---|---|---|---|---|
| Impression 3D (SLA/SLS) | 1 à 100 pièces | Aucun | Élevé | 1-5 jours |
| Usinage CNC | 1 à 1 000 pièces | Aucun (coût d'installation) | Moyen | 1-2 semaines |
| Moulage d'uréthane | 10 à 200 pièces | Faible (moule en silicone) | Moyen-Faible | 2-4 semaines |
| Moulage par injection | 5 000 - 1 000 000+ | Très élevé (moule en acier) | Extrêmement faible | 6-16 semaines |
Comparé à l’impression 3D et à l’usinage CNC, le moulage par injection a un coût initial beaucoup plus élevé, mais un coût unitaire bien inférieur et une vitesse à grande échelle plus élevée. Comparé au moulage en uréthane, il a un coût initial plus élevé mais de meilleures propriétés matérielles et un coût unitaire inférieur. Comparé au moulage par injection et réaction (RIM), il s'agit des thermoplastiques et non des thermodurcissables.
Choisir le moulage par injection, c’est aussi *ne pas* choisir un autre procédé. Voici une comparaison rapide pour voir comment ils se comparent.
Il s’agit d’un simple compromis entre vitesse/coût pour une pièce et pour un million de pièces.
Impression 3D : Parfait pour les prototypes uniques. C'est rapide (heures/jours) sans frais d'outillage. Cependant, le coût unitaire est très élevé, les propriétés des matériaux sont souvent plus faibles et la production est extrêmement lente.
Moulage par injection : Exactement le contraire. Le démarrage est lent (des mois) avec un coût d'outillage élevé. Mais une fois opérationnel, le coût unitaire est incroyablement faible et les propriétés des matériaux sont solides et isotropes.
Il s’agit d’une bataille entre la fabrication additive/moulée et la fabrication soustractive.
Usinage CNC : Excellent pour les volumes faibles à moyens (1 à 1 000 pièces) et les géométries complexes qui ne peuvent pas être moulées. Il utilise de vrais plastiques de production et n’entraîne aucun coût d’outillage. Ses inconvénients sont un coût unitaire plus élevé et un gaspillage de matière important (c'est un procédé soustractif).
Moulage par injection : Beaucoup plus efficace pour les volumes élevés. Il ne génère pratiquement aucun déchet de matière (les glissières sont rectifiées) et peut créer des éléments complexes comme des charnières vivantes impossibles à usiner.
Les deux procédés utilisent un moule, mais le matériau du moule et sa durée de vie sont très différents.
Moulage d'uréthane : Utilise un moule en silicone souple, bon marché et rapide à réaliser (jours). Il est parfait pour 10 à 200 pièces cosmétiques de haute qualité. Les inconvénients sont que le moule s'use rapidement et que le matériau (uréthane coulable) ne simule que les plastiques de production.
Moulage par injection : Utilise un moule en acier trempé qui dure des centaines de milliers de cycles. Le coût initial est beaucoup plus élevé, mais le coût unitaire est inférieur et vous utilisez de véritables thermoplastiques de qualité finale pour la production.
C'est un point de confusion courant, mais la différence est simple : tout est question de matériau.
Moulage par injection (IM) : Utilisé pour thermoplastiques—des matériaux qui peuvent être fondus, refroidis et refondus (comme l'ABS, le PC, le PP).
Moulage par injection-réaction (RIM) : Utilisé pour thermodurcissables—des matériaux liquides (comme les polyuréthanes) qui se mélangent et durcissent à l'intérieur du moule, subissant une modification chimique irréversible. RIM est idéal pour les pièces très grandes, solides et légères comme les pare-chocs de voiture.
Bien que cela varie considérablement selon la complexité des pièces, de nombreux projets atteignent leur seuil de rentabilité entre 1 000 et 10 000 unités. En dessous de cela, le coût élevé de l’outillage rend les processus tels que l’usinage CNC ou le moulage d’uréthane plus économiques. Au-delà, le faible coût unitaire du moulage devient rapidement la solution la plus rentable.
Un moule très simple à empreinte unique, fabriqué à partir d'aluminium plus souple (outillage de pont), peut coûter entre 2 000 et 5 000 dollars. Un moule de production simple à cavité unique en acier P20 démarre généralement entre 5 000 et 15 000 dollars. Les moules complexes, multi-empreintes ou en acier trempé avec glissières/élévateurs peuvent facilement dépasser 50 000 $ à 100 000 $.
Oui. Lorsque vous payez un fabricant (comme GoodTech) pour le « coût de l'outillage », vous payez pour la création d'un actif personnalisé. Vous, le client, êtes propriétaire du moule. Des fabricants réputés stockeront, entretiendront et assureront le moule pour vous, mais il est votre propriété et ne peut être utilisé pour les pièces d'un autre client.
Une mauvaise conception du DFM et du moule peut entraîner de nombreux défauts, les plus courants : marques d'évier (à partir de murs non uniformes), plans courts (pièces incomplètes en raison d'une mauvaise ventilation ou d'un mauvais débit), éclair (excès de plastique s'échappant de la ligne de joint), et déformer (pièces se déformant en refroidissant de manière inégale).
Il y a des compromis à faire. Le processus lui-même est très efficace, avec très peu de déchets (les canaux sont souvent broyés et réutilisés) et une faible consommation d'énergie par pièce à grande échelle. La principale préoccupation environnementale concerne le matériau lui-même (le plastique). Cependant, de nombreux thermoplastiques recyclés et biodégradables peuvent être utilisés en moulage par injection.
Les « échantillons T1 » sont les toutes premières pièces produites par le nouveau moule. Comme indiqué dans l'inconvénient des délais de livraison, vous pouvez généralement vous attendre à recevoir des échantillons T1 **6 à 16 semaines** après avoir approuvé la conception finale du moule, en fonction de la complexité de l'outil et du calendrier de l'outilleur.
L'outillage de pont est un moule fabriqué à partir d'un matériau plus souple, généralement de l'aluminium, au lieu de l'acier trempé. C'est plus rapide et moins cher à faire. Il ne durera pas des millions de cycles, mais il est parfait pour « combler » le fossé entre le prototypage et la production de masse, pour des volumes d'environ 1 000 à 10 000 pièces.
A coureur froid est un simple canal qui refroidit avec la pièce et est éjecté comme un morceau de ferraille (qui est ensuite rebroyé). Un canal chaud est un système de collecteur chauffé à l'intérieur du moule qui maintient le plastique en fusion, en l'injectant directement dans la pièce, sans déchets de canaux. Les moules à canaux chauds sont plus chers mais permettent d'économiser du matériel et de réduire les temps de cycle.
Le moulage par injection est le roi incontesté de la production de masse, offrant une vitesse, une précision incroyable et un coût par pièce extrêmement bas. Ses « inconvénients » (le coût initial élevé et les longs délais de mise en œuvre) ne sont pas des obstacles, mais des investissements commerciaux calculés. Lorsqu'ils sont gérés correctement, ils constituent la porte d'entrée pour faire évoluer votre produit vers des centaines de milliers, voire des millions d'unités.
La clé n’est pas seulement de choisir un procédé, mais bien de choisir un partenaire qui pourra vous guider depuis l’étape du prototype jusqu’à la production en série. Chez GoodTech Manufacturing, nous sommes spécialisés dans la validation de votre conception grâce au prototypage rapide et à l'usinage CNC, vous garantissant ainsi une confiance à 100 % *avant* d'investir dans des outils à grand volume. Prêt à trouver la voie la plus rentable pour votre projet ? Téléchargez votre fichier CAO dès aujourd'hui pour un devis gratuit et une analyse DFM complète réalisée par nos ingénieurs experts.
