Nombre Parcourir:666 auteur:GoodTech - Mark Li publier Temps: 2025-11-05 origine:Propulsé
Chaque ingénieur et chef de projet a expérimenté le "autocollant choc" moment. Vous avez perfectionné la conception de votre pièce, l'avez envoyée pour un devis de production, et le chiffre qui vous revient est de 35 000 $ pour le moule seul. Pourquoi? Et plus important encore, comment pouvez-vous réduire ce chiffre de moitié ?
Le moyen le plus efficace de réduire les coûts de moulage par injection consiste à phase de conception de la pièce. La simplification de la géométrie, l'élimination des contre-dépouilles, l'application d'une épaisseur de paroi uniforme et l'assouplissement des tolérances ont le plus grand impact sur le principal facteur de coût : le moule en acier complexe. Les choix stratégiques de matériaux et d’outillages peuvent réduire davantage les dépenses initiales et à long terme.
Il ne s'agit pas simplement d'une simple liste de « conseils ». Il s'agit d'un guide complet qui vous guidera à travers chaque étape, de la conception à la sélection des matériaux, et vous montrera exactement où se cachent les coûts et comment les supprimer systématiquement. Nous allons explorer comment conception intelligente, choix d'outillage stratégiques, et le bon partenaire de prototypage peut rendre votre projet à la fois réussi et rentable.
Les deux principaux inducteurs de coûts sont coût initial de l'outillage (le moule complexe construit sur mesure) et le coût continu des pièces (le matériau résine et le temps de cycle machine). Comprendre la différence est la clé pour savoir sur quoi concentrer vos efforts de réduction des coûts.
Avant de pouvoir réduire les coûts, vous devez savoir d’où ils viennent. Dans le moulage par injection, votre budget total est divisé en deux paniers très différents.
Il s’agit de l’investissement ponctuel important que vous effectuez avant qu’une seule pièce ne soit produite. C'est le coût de conception et de construction de votre moule personnalisé. Ce prix dépend de la complexité : quelle est la taille de la pièce, de quel matériau le moule est-il fabriqué (acier VS acier inoxydable) et, plus important encore, nécessite-t-il des actions secondaires telles que des coulisses ou des élévateurs ? Canaux chauds VS canaux froids ? Il s’agit presque toujours du chiffre le plus élevé figurant sur votre devis initial.
C'est ce que vous payez pour chaque pièce *après* la construction du moule. Ce coût dépend de deux éléments : le coût de la résine plastique elle-même (un polypropylène bon marché par rapport à un PEEK coûteux) et le « temps de cycle ». Le temps de cycle correspond au nombre total de secondes nécessaires pour fabriquer une pièce. Un temps de cycle plus court signifie moins de temps machine, ce qui signifie un prix de pièce inférieur.
Votre objectif est de trouver le **seuil de rentabilité** où le faible coût des pièces justifie le coût élevé de l'outillage. Un moule de 20 000 $ peut sembler cher, mais s'il vous permet de fabriquer des pièces pour 0,50 $ au lieu de 5,00 $ via l'usinage CNC, vous avez payé le moule après seulement environ 4 500 unités. Le reste n’est que pur profit.
| Catégorie de coût | Facteurs clés |
|---|---|
| Coût d'outillage initial |
|
| Coût continu des pièces |
|
La conception pour la fabrication (DFM) est le moyen le plus efficace de réduire les coûts. Chaque simplification (élimination d'une contre-dépouille, assouplissement d'une tolérance ou uniformisation des parois) supprime directement des heures d'usinage complexe et de main-d'œuvre qualifiée de la construction de votre moule, qui représente la plus grande partie de votre budget.
La grande majorité de vos coûts d’outillage est « bloquée » au moment où vous finalisez la conception de votre pièce. Voici les cinq conseils DFM qui vous permettront d’économiser le plus d’argent.

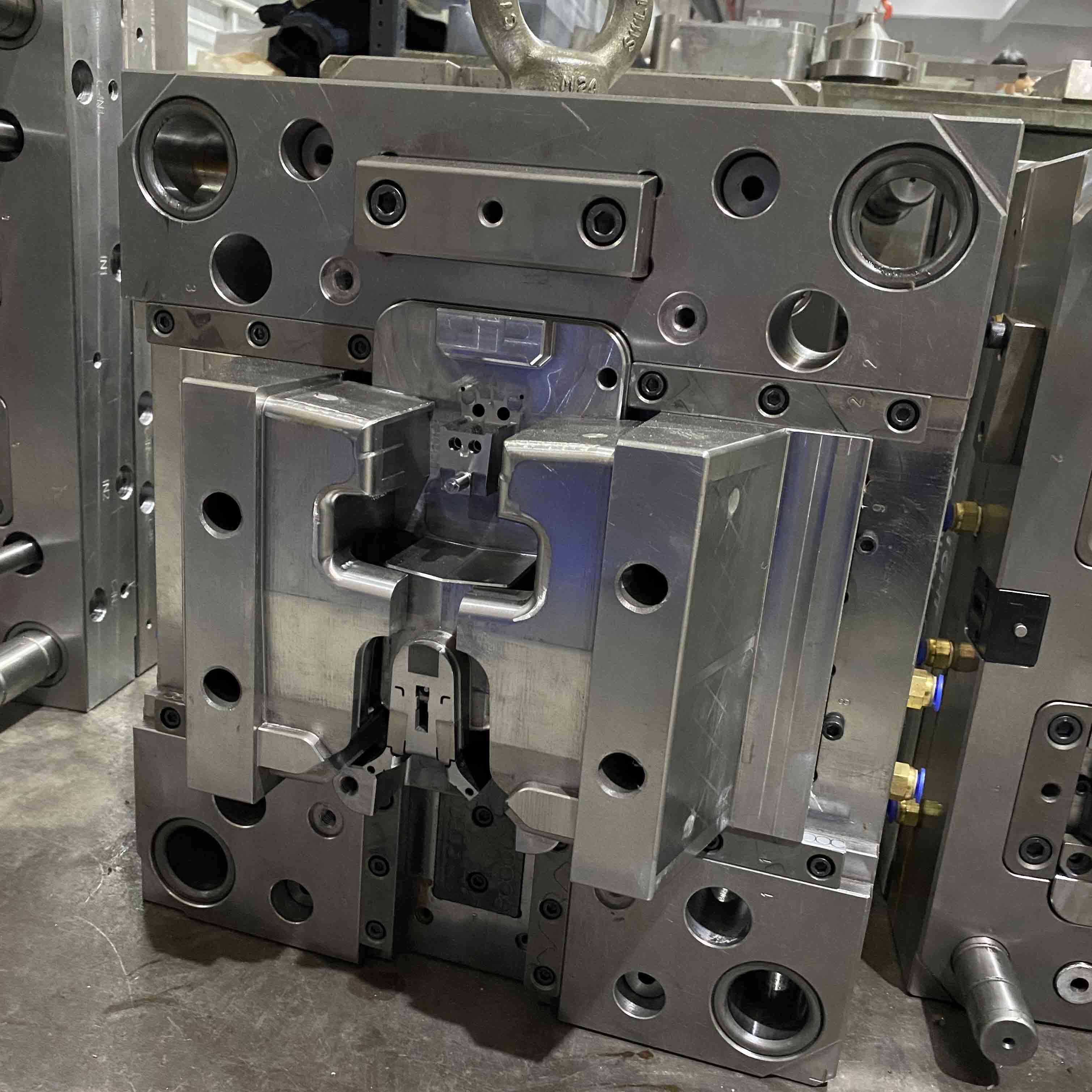

Un contre-dépouille est toute caractéristique qui empêche la pièce d'être directement éjectée du moule : pensez aux trous latéraux, aux clips à clipser ou aux rainures encastrées. Pour mouler ces éléments, le moule a besoin d'« actions » ou de pièces mobiles telles que des glissières et des élévateurs.
Ces mécanismes ne font qu’ajouter des coûts. Ils sont chers pour plusieurs raisons :
Mécanismes ajoutés : Le moule doit avoir des cames internes complexes, des broches inclinées ou des vérins hydrauliques pour les déplacer.
Base de moule plus grande : Toutes ces pièces mobiles nécessitent de l’espace, ce qui signifie souvent que vous avez besoin d’une base de moule plus grande et plus coûteuse.
Entretien supérieur : Plus de pièces mobiles signifie plus de composants qui peuvent s'user ou se briser avec le temps.
Astuce pour économiser des coûts : Demandez-vous toujours : « Cette contre-dépouille est-elle absolument nécessaire ? » Pouvez-vous repenser la pièce pour obtenir la même fonction sans elle ? Par exemple, un encliquetage pourrait-il être déplacé vers la ligne de joint ? Un noyau « passant » peut-il créer un trou au lieu d'une diapositive ?
Vous savez déjà que des sections épaisses et volumineuses de votre pièce peuvent provoquer des défauts esthétiques tels que marques d'évier et déformation. Mais ils augmentent aussi directement vos coûts de deux manières :
Temps de cycle plus long : La phase de refroidissement est la partie la plus longue de tout cycle de moulage. Une pièce épaisse met beaucoup plus de temps à refroidir, ce qui signifie que votre temps de cycle augmente et que votre coût par pièce augmente.
Plus d'utilisation de matériaux : Les parois plus épaisses utilisent simplement plus de résine plastique, ce qui augmente directement le coût des matériaux pour chaque pièce que vous fabriquez.
Astuce pour économiser des coûts : N'ajoutez pas d'épaisseur pour plus de solidité. Maintenez plutôt une paroi mince et uniforme (par exemple 1,5 mm à 3 mm) et ajoutez côtes pour créer la même rigidité. Cela permet de garder la pièce légère, solide et rapide à mouler.
Brouillon est le petit cône (généralement 1 à 2 degrés) appliqué à toutes les parois parallèles à la direction de traction du moule. Ce n’est pas facultatif. Sans dépouille, la pièce grattera et glissera contre le noyau lors de son éjection, provoquant des dommages esthétiques (« marques de traînée ») et restant coincée.
Les angles de dépouille généreux vous permettent d'économiser de l'argent en :
Prévenir les dommages causés par les moisissures : Il réduit l'immense friction sur la surface du moule, prolongeant ainsi la durée de vie de l'outil.
Temps de cycle de raccourcissement : Une pièce qui se détache facilement peut être éjectée plus rapidement, raccourcissant ainsi le cycle global.
Votre pièce a-t-elle *vraiment* besoin d'une tolérance de +/- 0,01 mm ? Une tolérance plus stricte est un multiplicateur de coûts direct. Pour y parvenir, un outilleur ne peut pas se contenter d’utiliser une fraiseuse CNC standard. Ils doivent utiliser des processus plus lents et plus coûteux comme l'EDM (usinage par décharge électrique), le fraisage dur et la meulage au gabarit. Le moule nécessitera également une inspection et un entretien plus fréquents pour garantir qu'il reste dans cette bande de tolérance étroite.
Astuce pour économiser des coûts : Soyez critique envers vos dessins. Appliquez des tolérances serrées *uniquement* aux caractéristiques critiques (comme un alésage de roulement) et autorisez une tolérance standard plus lâche (+/- 0,1 mm ou plus) pour toutes les dimensions non critiques.
La finition de surface de votre pièce est une copie directe de la finition du moule. Une finition simple et texturée (comme un polissage à pierre SPI-C1 ou un jet de billes D-1) est rapide et abordable à appliquer.
En revanche, un miroir impeccable Polissage diamant SPI-A1 est l’un des coûts cachés les plus importants. Il faut qu'un maître polisseur passe des *jours* de travail manuel à polir méticuleusement l'acier du moule, éliminant ainsi tous les défauts microscopiques. Ce travail ajoute des milliers de dollars au coût du moule.
Astuce pour économiser des coûts : À moins que votre pièce ne soit une lentille optique, un vernis standard de qualité B ou une texture mate de qualité C convient parfaitement à la plupart des produits et ne représente qu'une fraction du coût.
| Caractéristique de conception | Impact sur les coûts | Alternative économique |
|---|---|---|
| Contre-dépouille (trou latéral) | Élevé | Redessinez la pièce en « passage » ou déplacez la fonction vers la ligne de joint. |
| Section de paroi épaisse | Moyen | Retirez la section épaisse et ajoutez des nervures structurelles pour maintenir la rigidité. |
| Tolérance serrée (+/- 0,01 mm) | Élevé | Utilisez une tolérance de moulage standard (par exemple +/- 0,1 mm) sur toutes les caractéristiques non critiques. |
| Vernis très brillant (SPI-A1) | Élevé | Spécifiez plutôt un vernis fonctionnel de qualité B ou une texture mate de qualité C. |
Vous pouvez réduire considérablement les coûts de moulage en choisissant le matériau de moule adapté à votre volume (H13 ou acier P20), en commençant par un moule à empreinte unique, en optant pour un système de canaux froids plus simple et en minimisant les finitions cosmétiques haut de gamme.
Après avoir optimisé la conception de votre pièce, la prochaine étape pour économiser de l'argent réside dans la conception du moule lui-même. Les choix que vous faites ici constituent un compromis direct entre le coût initial et l’efficacité de la production à long terme.
Tous les moules ne sont pas fabriqués avec le même acier. Le matériau que vous choisissez doit correspondre à votre volume de production.
Aluminium : Utilisé pour « l'outillage de pont ». Il est doux, rapide à usiner et bon marché. Parfait pour 1 000 à 10 000 pièces, mais il s'use rapidement.
Acier P20 : Le cheval de bataille de l’industrie. C'est un acier pré-durci qui équilibre l'usinabilité et une bonne durabilité. Idéal pour 50 000 à 500 000 cycles.
Acier H13 trempé : Le champion du grand volume. Il est usiné à l'état mou, puis traité thermiquement pour devenir extrêmement dur. Il est plus coûteux à construire mais peut durer plus de 1 000 000 de cycles.
Astuce pour économiser des coûts : Soyez réaliste quant au volume de vie de votre pièce. Ne payez pas pour un moule H13 d'un million de cycles si vous prévoyez de produire seulement 50 000 pièces. Un moule P20 est bien plus rentable.
A moule multi-empreintes produit plusieurs pièces par cycle (par exemple, 4, 8 ou 16 à la fois). Bien que cela réduise considérablement le *prix des pièces* (en divisant le temps de la machine), cela fait monter en flèche le *coût initial du moule*. Un moule à 4 cavités ne représente pas seulement quatre fois plus de travail ; c'est beaucoup plus complexe à construire et à équilibrer.
Astuce pour économiser des coûts : Pour un nouveau produit, commencez toujours par un moule à empreinte unique. Cela minimise votre investissement initial et vos risques. Vous pouvez valider votre conception et tester le marché. Si le produit est un succès, vous pouvez alors investir dans un deuxième moule multi-empreintes pour augmenter la production.
Le système de glissières alimente le plastique jusqu'à la pièce. Un coureur froid est un simple canal non chauffé dans le moule. Le coureur durcit avec la pièce et est éjecté comme un morceau de ferraille (qui est ensuite rectifié). Un canal chaud est un collecteur complexe et chauffé qui maintient le plastique fondu jusqu'à la pièce, ne produisant aucun déchet.
Les systèmes à canaux chauds sont beaucoup plus coûteux à construire et à entretenir. Bien qu'ils permettent d'économiser du matériel et de raccourcir les temps de cycle, un simple canal froid est presque toujours le choix *initial* le moins cher.
Comment et où le plastique entre dans votre pièce est important. Un simple, coupé manuellement "porte de bord" est le moins cher et le plus simple à construire. Un plus complexe "porte précise" ou "sous-porte" se coupera automatiquement, éliminant ainsi une étape de coupe manuelle. Cela rend le moule plus cher mais réduit le coût de la main d'œuvre continue. Discuter de vos objectifs esthétiques et de coûts avec votre mouleur vous aidera à déterminer le type de portail adapté à votre budget.
| Caractéristique | Option à faible coût (bon pour <10 000 pièces) | Option à coût élevé (convient pour > 1 million de pièces) |
|---|---|---|
| Matériau du moule | Aluminium 6061 (outil de pont) | Acier H13 trempé |
| Système de coureur | Canal froid (dégagement manuel) | Canaux chauds (pas de déchets) |
| Cavités | Cavité unique (faible coût initial) | Multi-cavité (faible coût des pièces) |
Le moyen le plus simple de réduire le coût récurrent de vos pièces est de sélectionner une résine « de base » courante et peu coûteuse comme le polypropylène (PP) ou l'ABS. Évitez les résines « d'ingénierie » coûteuses comme le PEEK ou le PEI, à moins que leur haute performance ne soit une exigence fonctionnelle absolue pour votre produit.
C'est ici que vous économisez de l'argent sur chaque pièce que vous fabriquez. Une fois que vous avez payé le moule, le prix de votre pièce est dominé par le coût du matériau et le temps de machine. Voici comment l’optimiser.
Ne sur-concevez pas votre matériel. Si votre pièce est une simple enceinte intérieure qui ne subira pas de contraintes ni de températures élevées, elle n'a pas besoin d'une résine sophistiquée et coûteuse. Résines commerciales sont peu coûteux, largement disponibles et faciles à mouler.
Polypropylène (PP) : Idéal pour les charnières vivantes, les capuchons et les pièces résistantes et peu coûteuses.
ABS : Un outil polyvalent fantastique pour les boîtiers électroniques et les pièces cosmétiques.
Choisir un matériau standard comme le PP plutôt qu'un PC de qualité technique peut réduire le coût de votre matériau de 50 % ou plus.
Les résines hautes performances comme le PEEK, le PEI (Ultem) et même le polycarbonate standard sont « exagérées » pour de nombreuses applications. Ces matériaux sont nettement plus chers et nécessitent souvent une manipulation spéciale (comme un séchage à haute température) et des moules plus chauds, ce qui augmente votre temps de cycle et vos coûts énergétiques. Commencez toujours par le matériau le moins cher qui répond à vos *spécifications minimales viables*.
L’ajout de charges peut être une arme à double tranchant. Tandis que fibres de verre Augmentent la résistance, ils rendent également la résine plus abrasive, ce qui peut provoquer une usure prématurée du moule. Les additifs ignifuges (FR) et stabilisants aux UV augmentent également le coût de la résine de base. Assurez-vous que ces propriétés sont des exigences et non des « bons à avoir ».
Pour les pièces internes non esthétiques où la couleur et l'apparence parfaite ne sont pas essentielles, demandez à votre mouleur d'utiliser "rebroyer." Il s'agit du plastique des canaux froids des plans précédents qui a été broyé et peut être mélangé à nouveau avec une nouvelle résine « vierge ». Cela réduit les déchets et peut conduire à des économies de matériaux modestes mais constantes.
| Niveau matériel | Exemples | Coût relatif | Caractéristiques clés |
|---|---|---|---|
| Marchandise | PP, PE, PS | $ | Très faible coût, flexible, bonne résistance chimique. |
| Ingénierie standard | ABS, PC, nylon (PA66) | $$ | Bon équilibre entre résistance, rigidité et coût. |
| Haute performance | PEEK, Î.-P.-É., PPS | $$$$$ | Résistance extrême à la chaleur et aux produits chimiques, très coûteuse. |
Absolument. Pour les petits volumes, l'usinage CNC et l'impression 3D sont nettement moins chers et plus rapides car ils ont zéro frais d'outillage. Ces processus sont essentiels pour valider votre conception *avant* de vous engager dans un moule coûteux et constituent souvent le meilleur choix pour vos 1 à 1 000 premières pièces.
Parfois, la meilleure façon de réduire les coûts de moulage par injection est de ne pas l’utiliser du tout, du moins pas encore. C’est là qu’un partenaire multiservices comme GoodTech devient indispensable.
L'erreur la plus coûteuse que vous puissiez commettre est de dépenser 20 000 $ pour un moule, pour ensuite découvrir que votre conception présente un défaut fatal. La solution consiste à réduire les risques de votre projet en validant votre conception avec des prototypes à faible coût. Il s’agit de la décision financière la plus judicieuse que vous puissiez prendre en matière de développement de produits.
Besoin d’une pièce entre vos mains d’ici demain pour tester sa forme et son ajustement ? impression 3D est la réponse. C'est le moyen le plus rapide et le moins cher de créer des modèles physiques initiaux. Bien que les propriétés du matériau ne soient pas identiques à celles d'une pièce moulée finale, il est parfait pour :
Validation de la conception à un stade précoce.
Vérification de l'ergonomie et de l'esthétique.
Vérification de l'assemblage et de l'ajustement avec d'autres composants.
Que se passe-t-il si vous avez besoin de prototypes plus fidèles ou de votre première production en petit volume ? Usinage CNC est la solution parfaite. Nous usinons vos pièces à partir d'un bloc solide du plastique de production *réel* avec lequel vous avez l'intention de mouler (comme l'ABS, le PC ou le nylon).
Cela vous offre le meilleur des deux mondes :
Aucun coût d'outillage : Vous passez directement à la production.
Propriétés matérielles réelles : Vous pouvez effectuer de véritables tests fonctionnels et de résistance.
Rapidité de mise sur le marché : Vous pouvez avoir 500 pièces de qualité production en 1 à 2 semaines, et non en 3 mois.
C’est ainsi que vous gérez les coûts intelligemment. Vous commencez avec les services de prototypage rapide de GoodTech pour itérer et perfectionner votre conception pour quelques centaines de dollars. Ensuite, vous pouvez utiliser notre service d'usinage CNC pour votre première série à faible volume afin de tester le marché. Une fois votre produit validé et les commandes reçues, vous pouvez investir dans des outils de moulage par injection avec risque zéro, sachant que la conception a fait ses preuves et sera couronnée de succès. Ce parcours étape par étape constitue la manière la plus responsable financièrement de lancer un nouveau produit.
Le coût initial de l'outillage est de loin le facteur de coût le plus important. La complexité de la conception de votre pièce (en particulier les contre-dépouilles nécessitant des coulisses/leveurs) et la taille de la pièce sont les principaux facteurs déterminants de ce coût.
Il n'y a pas de coût « typique », car il dépend à 100 % de la complexité de la pièce. Un petit moule très simple peut coûter entre 3 000 et 5 000 dollars. Un moule moyennement complexe pour un boîtier électronique portable pourrait coûter entre 25 000 et 50 000 dollars. Un moule volumineux et très complexe pour une pièce automobile peut facilement dépasser 100 000 $.
Les contre-dépouilles nécessitent toboggans ou élévateurs, qui déplacent les composants à l'intérieur du moule. Ceux-ci ajoutent des coûts importants car ils nécessitent la conception, l'usinage et l'ajustement précis de mécanismes complexes, et ils nécessitent souvent une base de moule plus grande et plus coûteuse pour les loger.
A coureur froid le moule est nettement moins cher à construire (coût initial inférieur). Un canal chaud le moule est plus coûteux à construire, mais vous permet d'économiser de l'argent sur chaque pièce en éliminant le gaspillage de matériaux et en réduisant souvent le temps de cycle (coût continu des pièces inférieur).
Cela dépend du niveau de polissage. Un léger jet de perles (SPI-D1) ou un simple polissage de pierre (SPI-C1) est généralement la finition la moins chère et la plus rapide. Une finition semi-polie très brillante (SPI-B1) prend plus de temps et coûte plus cher. Un polissage diamanté de type miroir (SPI-A1) est de loin le plus cher.
Vous pouvez l'estimer avec cette formule : Seuil de rentabilité (unités) = (Coût total de l'outillage) / (Coût par pièce [CNC] - Coût par pièce [Moulée]). Cela vous indique le nombre de pièces que vous devez fabriquer avant que l'investissement en moulage ne soit rentabilisé.
Une bonne règle de base est de 1 000 à 3 000 unités.
L'erreur la plus courante est "sur-ingénierie" la partie. Cela inclut l'ajout de tolérances inutilement serrées, de parois inutilement épaisses et de contre-dépouilles complexes qui ne sont pas essentielles au fonctionnement. Ces « petits » choix de conception peuvent doubler ou tripler le coût d’un moule.
La réduction des coûts de moulage par injection est un processus global qui commence bien avant la mise en marche d’une machine. Cela commence par conception de pièces intelligentes (DFM). En simplifiant votre conception, en choisissant le bon matériau et en sélectionnant l'outillage approprié à votre volume, vous pouvez réduire considérablement les coûts et accélérer votre mise sur le marché. Les « inconvénients » liés aux coûts élevés et aux longs délais de livraison ne sont pas des obstacles ; ce sont des investissements commerciaux calculés qui peuvent être gérés avec la bonne stratégie.
La clé n’est pas seulement de choisir un procédé, mais bien de choisir un partenaire qui pourra vous guider depuis l’étape du prototype jusqu’à la production en série. Chez GoodTech Manufacturing, nous sommes spécialisés dans la validation de votre conception grâce au prototypage rapide et à l'usinage CNC, vous garantissant ainsi une confiance à 100 % *avant* d'investir dans des outils à grand volume. Prêt à trouver la voie la plus rentable pour votre projet ? Téléchargez votre fichier CAO dès aujourd'hui pour un devis gratuit et complet et une analyse DFM de nos ingénieurs experts.
