Quel est l'angle de tirage minimum nécessaire pour les pièces moulées par injection？

L'un des aspects les plus négligés - mais d'une importance extrêmement importants - de la conception de la pièce en plastique est angle de projet. Si votre pièce n'a pas suffisamment de brouillon, elle peut s'en tenir au moule, causer des dommages pendant l'éjection ou augmenter l'usure et le coût des outils.

Cet article explique:

• Quel est un angle de brouillon

• Angles de projet recommandés pour différentes surfaces

• Que se passe-t-il si vous n'utilisez pas suffisamment de brouillon

• Conseils pour concevoir un meilleur projet

• Comment GoodTech MFG peut vous aider à optimiser tôt le projet

Qu'est-ce qu'un angle de projet?

A angle de projet est un léger conique appliqué aux murs verticaux d'une pièce moulée par injection pour permettre une éjection lisse du moule.

Sans brouillon, les pièces peuvent faire glisser, se déformer ou rester coincées dans l'outil pendant l'éjection.

Il est mesuré en degrés, et même un petit angle (1 ° –2 °) peut faire une grande différence dans la qualité de la production.

Angle de brouillon recommandé par fonctionnalité

Type de surface	Angle de projet recommandé
Murs lisses et verticaux	1,0 ° - 2,0 °
Surfaces texturées	2,0 ° - 5,0 ° ou plus
Caractéristiques profondes ou hautes	2,0 ° - 3,0 °
Les murs intérieurs (cœurs)	1,5 ° - 3,0 °
Côtes ou boss	0,5 ° - 1,0 ° minimum

Note: Plus de brouillon est requis pour les surfaces texturées ou au sol en raison de la friction pendant la libération.

Risques de ne pas utiliser suffisamment de brouillon

• Partie collant au moule




• Épingles d'éjection qui laissent les marques ou endommagent la pièce




• Usure accrue sur les surfaces des moisissures




• Temps de cycle plus lent et risque plus élevé de défauts




• Augmentation des coûts d'outillage en raison de mécanismes d'éjection complexes

Conseils pour la conception d'angle de tirage

Appliquer le projet sur tous les murs verticaux

Chaque visage parallèle à la direction de l'éjection devrait avoir au moins 1 ° de brouillon - encore plus si texturé.

Coordonner avec la ligne de séparation

Concevoir des pièces avec la ligne de séparation à l'esprit pour garantir que les angles de projet vont dans la bonne direction pour l'éjection.

Utilisez des outils CAO pour appliquer le projet tôt

La plupart des logiciels CAO comprennent des outils pour appliquer le projet. Appliquer Avant de finaliser la géométrie pour éviter des changements coûteux plus tard.

Considérez le flux de moisissure et DFM tôt

Certains modèles peuvent tolérer un tirage plus bas, mais cela dépend du débit de matériau, de la vitesse de refroidissement et de la finition de la surface du moule. L'analyse du flux de moisissure peut aider à déterminer le projet minimum dans les zones critiques.

Exemple: angle de brouillon dans la conception réelle

Imaginez une boîte en plastique avec des murs verticaux:

• Pas de brouillon: les murs traînent contre le noyau de la moisissure pendant l'éjection

• Avec 2 ° Braft: la pièce sort proprement sans stress

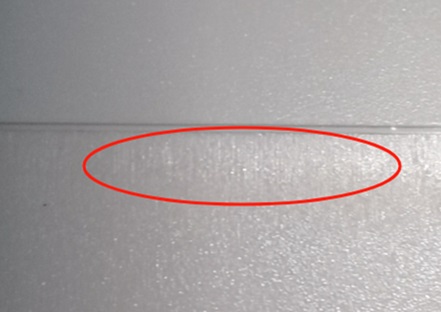

(Marque à gratter car pas de brouillon de moulage)

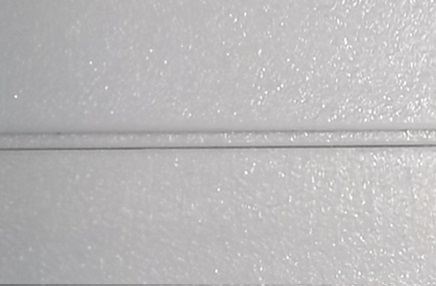

(Praft de moulage de 1,5 degrés)

Comment Goodtech MFG aide

À Groupe Goodtech MFG, nous soutenons les ingénieurs avec Conception de la fabrication (DFM) Commentaires, y compris le projet d'analyse. Notre équipe vous aide:

• Détecter les problèmes de contre-dépouille ou de rôti zéro

• Suggérer un projet idéal pour votre matériel et fini

• Évitez les modifications de reprise et d'outillage

Envoyez-nous votre modèle 3D, et nous l'examinerons pour le projet et la fabrication - gratuitement.
