Construire un moule à injection en plastique complexe pour un ventilateur de haute précision

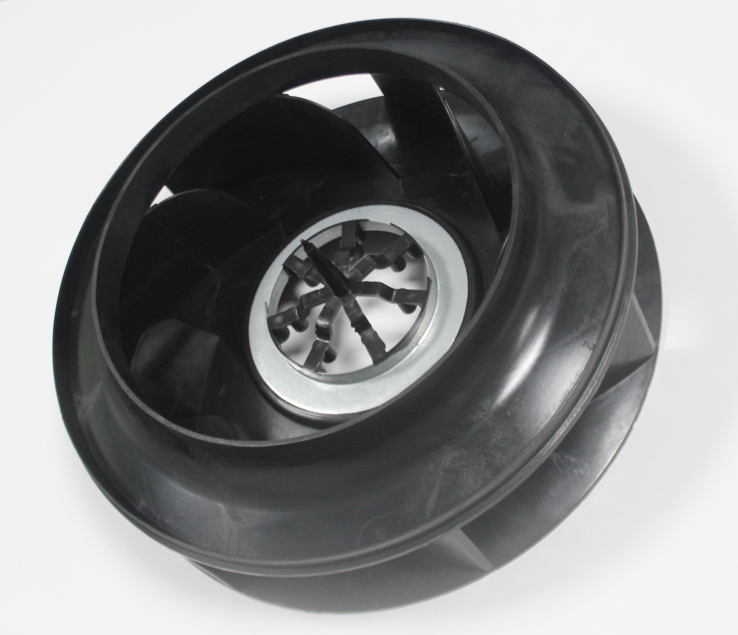

Le moulage par injection plastique est un processus critique dans la fabrication de composants complexes avec des géométries complexes et une haute précision. Un tel projet difficile est la création d'un moule d'injection en plastique pour un ventilateur qui nécessite sept cylindres pour tirer sept directions différentes pour former ses caractéristiques de support.
La complexité de la conception de moisissure
La création d'un moule pour un ventilateur avec de telles exigences détaillées implique plusieurs étapes critiques, chacune avec ses défis uniques:
1. Cylindres multidirectionnels:
La conception de moisissure nécessite sept actions latérales (cylindres) qui doivent tirer sept directions distinctes pour former les caractéristiques de support du ventilateur. Le mouvement de chaque cylindre est crucial pour l'intégrité structurelle et la fonctionnalité de la partie finale.
2. Équilibre dynamique élevé:
Le ventilateur nécessite un excellent équilibre dynamique pour fonctionner efficacement, en particulier à des vitesses élevées. Cela signifie que le moule doit produire des pièces avec une précision dimensionnelle précise, assurant une distribution et une symétrie uniformes du poids.
3. Mouvement lisse des actions latérales:
Les actions latérales doivent se déplacer en douceur lorsque le moule s'ouvre et se ferme. Tout frottement ou désalignement pourrait entraîner des défauts, une usure accrue sur les composants de la moisissure, voire une défaillance du moule.
Défis dans la construction du moule
Les complexités de ce moule présentent plusieurs défis importants:
1. Précision dimensionnelle:
S'assurer que les sept actions parallèles se réunissent précisément au centre avec des tolérances étroites est difficile. Tout écart peut entraîner un inadapté, conduisant à des problèmes fonctionnels dans le produit final.
2. Synchronisation des mouvements:
Les sept cylindres doivent fonctionner en parfaite synchronisation. Le mouvement asynchrone peut provoquer des défauts en partie ou des caractéristiques incomplètes, affectant les performances du ventilateur et la qualité esthétique.
3. Matériel et usure:
Le mouvement répété des actions latérales peut provoquer une usure significative sur les composants de la moisissure. Choisir les bons matériaux pour le moule et assurer leur durabilité est crucial pour la longévité du moule et la qualité des pièces produites.
4. Gestion de la chaleur:
Le processus de moulage par injection génère une chaleur substantielle. Les canaux de refroidissement appropriés doivent être conçus pour assurer un refroidissement uniforme du moule, empêchant la déformation ou la déformation des pièces du ventilateur.
Solutions pour surmonter les défis
Pour relever ces défis, plusieurs solutions innovantes sont mises en œuvre:
1. Ingénierie de précision et usinage:
Des techniques avancées d'usinage CNC et d'ingénierie de précision sont utilisées pour créer les composants de moule avec des tolérances étroites. Les outils de mesure de haute précision et le logiciel de conception assistée par ordinateur (CAD) s'assurent que toutes les dimensions sont précises et cohérentes.
2. Synchronisation des mouvements des cylindres:
L'utilisation d'un logiciel de conception de moisissure sophistiqué permet des simulations détaillées de l'opération du moule, garantissant que les sept cylindres se déplacent en parfaite synchronisation. Les systèmes hydrauliques ou pneumatiques sont souvent utilisés pour contrôler le mouvement des actions latérales avec une haute précision.
3. Matériaux de haute qualité:
Les composants de la moisissure sont fabriqués à partir de matériaux de haute qualité et résistants à l'usure tels que l'acier durci. Ce choix de matériau prolonge la durée de vie du moule et maintient la précision des actions latérales sur de nombreux cycles de production.
4. Systèmes de refroidissement avancés:
Un système de refroidissement efficace est conçu dans le moule pour gérer la chaleur générée pendant le processus d'injection. Les canaux de refroidissement conformes, qui suivent étroitement la géométrie du moule, sont utilisés pour assurer un refroidissement uniforme et rapide, réduisant le risque de déformation des pièces.
5. Entretien et tests réguliers:
L'entretien et les tests réguliers du moule sont cruciaux pour garantir que tous les composants fonctionnent en douceur et maintiennent leur précision. Lubrification des pièces mobiles et inspection périodique pour l'aide à l'usure pour maintenir les performances du moule.
