Comment concevoir correctement les côtes et les boss en pièces en plastique?

Les côtes et les boss sont des caractéristiques essentielles dans la conception de pièces en plastique. Ils ajoutent de la force, du support et de l'aide à l'assemblage - mais s'ils ne sont pas conçus correctement, ils peuvent entraîner des défauts cosmétiques, des articulations faibles et des complications de moule.

Cet article explique:

• Quelles côtes et boss sont utilisés pour

• Directives de conception recommandées

• Erreurs de conception courantes pour éviter

• Conseils pratiques pour les côtes et boss solides et sans défaut

• Comment GoodTech MFG aide à optimiser les caractéristiques structurelles




Que sont les côtes et les boss?

• Côtes sont des structures de support minces et verticales qui ajoutent une rigidité et réduisent l'utilisation des matériaux sans augmenter l'épaisseur de la paroi.

• Patrons sont des caractéristiques cylindriques souvent utilisées pour les vis, les fixations ou l'alignement dans les assemblages.

Concevoir des directives pour les côtes

Épaisseur des côtes

• Devrait être 40–60% de l'épaisseur de paroi adjacente

• Trop épais → Causes marques de puits et refroidissement inégal

Hauteur des côtes

• Typiquement 2,5 à 3 fois l'épaisseur du mur

• Les côtes hautes peuvent nécessiter plusieurs côtes courtes ou goussets à la place

Angle de projet

• Appliquer Draft de 0,5 ° à 1 ° de chaque côté pour une libération de moule facile

Espacement des côtes

• Côtes d'espace au moins 2 à 3 fois leur épaisseur séparée pour éviter de refroidir les points chauds

Concevoir des directives pour les boss

Épaisseur de paroi du boss

• Devrait être 60% de l'épaisseur de la paroi extérieure max

• Évitez les boss solides - les évaluer pour éviter les marques d'évier

Support de base de boss

• Ajouter côtes de connexion entre le boss et la base pour distribuer la charge

• Utiliser filets à la base pour réduire la concentration de stress

Conception de brouillon et de trou

• Ajouter 0,5 ° à 1 ° sur les murs extérieurs et à travers des trous

• Partir Aide à 0,5 mm en trous à travers pour le guidage des vis

Erreurs courantes dans la conception des côtes et des boss

• Côtes trop épaisses → Marques d'évier sur la surface visible

• Boss non pris en charge → Rétention ou fissuration faible

• Coins pointus → Concentration des contraintes et hésitation en flux

• Brouillon zéro → Éjection difficile ou endommagée

Conseils pro pour l'optimisation de la conception

• Utilisez des côtes au lieu d'augmenter l'épaisseur de la paroi pour la résistance

• Évitez de chevaucher des boss épais avec d'autres caractéristiques solides - les coriser

• Courir Analyse du flux de moisissure Pour détecter les zones sujettes aux éviers

• Utilisez des filets et des rayons pour guider le débit plastique et réduire les contraintes

• Ajouter la ventilation près des côtes et des boss pour éviter les plans courts et les brûlures

Exemple visuel

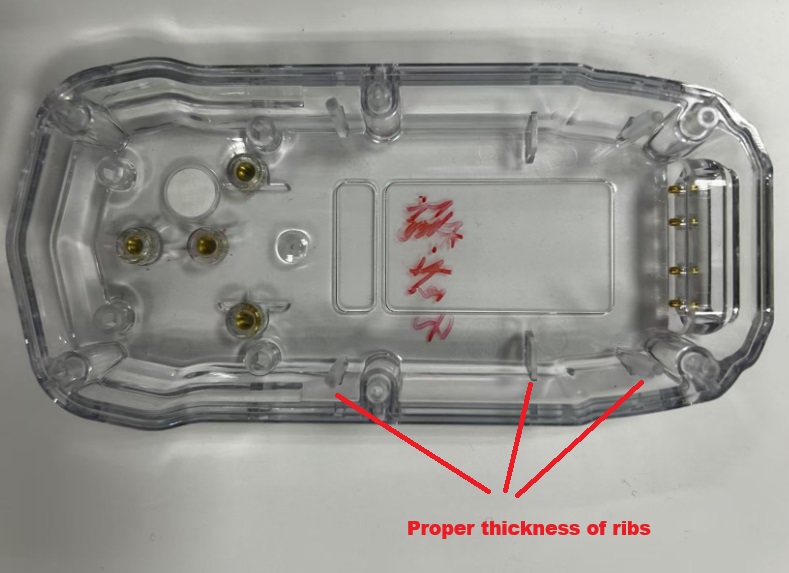

• Une épaisseur appropriée de côtes (bonne)

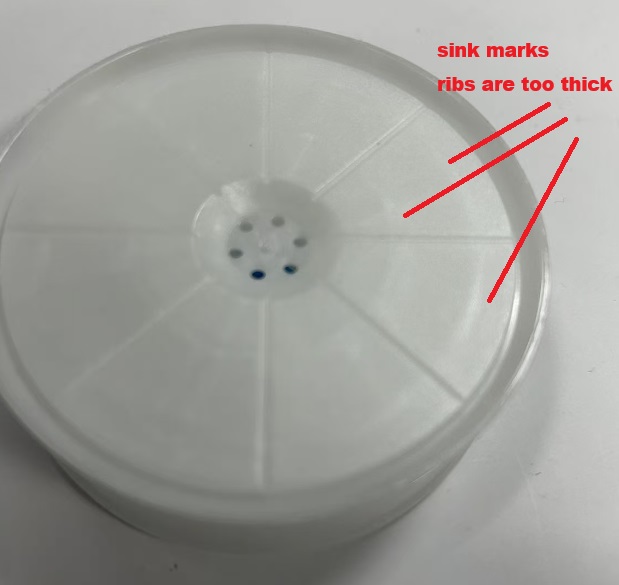

• Les côtes sont trop épais (pas bonnes)
